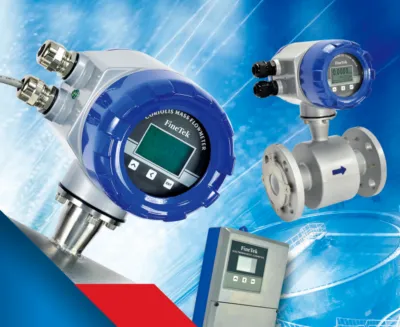

Đồng hồ đo lưu lượng điện từ Finetek EPD – Đạt chuẩn đo lường quốc tế OIML

Model EPD của Finetek là một loại đồng hồ nước điện tử​ tiên tiến, được sản xuất dựa trên công nghệ quốc tế mới nhất, mang lại độ chính xác và hiệu suất vượt trội. Hoạt động dựa trên nguyên lý cảm ứng điện từ Faraday, đồng hồ EPD đo lường tốc độ dòng chảy của chất lỏng dẫn điện bằng cách phát hiện điện áp cảm ứng sinh ra khi chất lỏng di chuyển qua từ trường, từ đó tính toán chính xác lưu lượng thể tích.

Đặc Điểm Nổi Bật Của Đồng Hồ Nước Điện Từ Finetek

Độ Chính Xác Cao và Hoạt Động Ổn Định

• Độ chính xác vượt trội: Đạt ±0.5% giá trị đọc (tùy chọn ±0.2%), đảm bảo kết quả đo tin cậy. Chất lượng được đảm bảo bởi phòng thí nghiệm dòng chảy đạt chuẩn quốc tế của FineTek (chứng nhận TAF, ILAC).
• Ít bị ảnh hưởng bởi đặc tính lưu chất: Kết quả đo không bị tác động bởi sự thay đổi về mật độ, độ nhớt, nhiệt độ, áp suất hay độ dẫn điện của chất lỏng (miễn là độ dẫn điện > 5µS/cm).
• Ứng dụng linh hoạt: Có thể đo lường hiệu quả các loại chất lỏng dẫn điện, ngay cả khi chúng chứa sợi, hạt rắn hoặc các chất lơ lửng.

Phạm Vi Đo Rộng và Hiệu Quả Cao

• Tỷ lệ dải đo (Turndown Ratio) rộng: Lên đến 1:100, cho phép đo chính xác cả những dòng chảy rất nhỏ.
• Màn hình và chức năng thông minh: Màn hình LCD có đèn nền hiển thị hai hàng thông tin, dễ dàng cài đặt thông số qua menu, hỗ trợ bộ nhớ, khóa mật khẩu, loại bỏ tín hiệu nhiễu nhỏ và đo lưu lượng hai chiều.
• Đa dạng tín hiệu ngõ ra: Cung cấp nhiều tùy chọn kết nối và điều khiển bao gồm dòng điện 4-20mA, ngõ ra tần số/xung (2-8KHz) và giao tiếp kỹ thuật số RS485 (Modbus).

Đáng Tin Cậy và Tự Chẩn Đoán Thông Minh

• Thiết kế bền bỉ: Ống đo không có bộ phận chuyển động hay vật cản, giúp giảm thiểu tổn thất áp suất, chống tắc nghẽn và giảm tỷ lệ lỗi.
• Tiết kiệm năng lượng: Công suất tiêu thụ thấp (<10W).
• Tự chẩn đoán lỗi: Tích hợp chức năng tự phát hiện và tự chẩn đoán thông minh, cùng với các cảnh báo đa dạng giúp người dùng dễ dàng kiểm soát tình trạng hoạt động của thiết bị.

Lắp Đặt Dễ Dàng, Chi Phí Thấp

• Yêu cầu đoạn ống thẳng ngắn: Chỉ cần đoạn ống thẳng tối thiểu 5D phía trước và 2D phía sau đồng hồ, giúp tiết kiệm không gian và chi phí lắp đặt.
• Lắp đặt đơn giản: Thiết kế mặt bích theo nhiều tiêu chuẩn (JIS, ANSI, DIN) và tùy chọn vật liệu lót (PTFE, NBR, Neoprene), điện cực (Inox 316L, Hastelloy, Titanium, Tantalum) phù hợp với nhiều loại môi chất và điều kiện vận hành.

Tham khảo các loại đồng hồ đo lưu lượng điện từ tại Ecozen

Thông số kỹ thuật đồng hồ đo lưu lượng điện từ Finetek Model EPD

• Kích thước ống: DN40 – DN300
• Độ chính xác: ±0.5% (tùy chọn ±0.2%)
• Độ dẫn điện yêu cầu: > 5 µS/cm
• Nhiệt độ môi chất: -20°C ~ 120°C (với lớp lót PTFE)
• Nhiệt độ môi trường: -40°C ~ 70°C (hiển thị có thể bị ảnh hưởng dưới -20°C)
• Ngõ ra: 4-20mA, Xung/Tần số (2-8KHz), RS485 Modbus
• Nguồn cấp: 100~240 Vac hoặc 24 Vdc
• Cấp bảo vệ: IP67/NEMA 4X (Standard), IP68 (Transducer Remote)
• Vật liệu vỏ: Hợp kim nhôm.

Nguyên Lý Hoạt Động Của Đồng Hồ Đo Lưu Lượng Điện Từ

Nguyên lý hoạt động của đồng hồ đo lưu lượng điện từ Finetek EPD dựa trên Định luật Cảm ứng Điện từ Faraday. Nguyên lý này phát biểu rằng khi một vật dẫn điện di chuyển cắt qua các đường sức từ, một điện áp (sức điện động) sẽ được cảm ứng trên vật dẫn đó.

Trong trường hợp của đồng hồ EPD:

• Tạo Từ Trường: Bộ phận phát (transmitter) cung cấp dòng điện kích thích cho các cuộn dây (magnetic coil) được lắp đặt quanh ống đo (measuring pipe). Việc này tạo ra một từ trường ổn định, có phương vuông góc với hướng chảy của chất lỏng bên trong ống.
• Chất Lỏng Dẫn Điện Chuyển Động: Khi chất lỏng dẫn điện (ví dụ: nước) chảy qua ống đo, nó đóng vai trò như một vật dẫn chuyển động cắt qua các đường sức từ.
• Cảm Ứng Điện Áp: Theo định luật Faraday, sự chuyển động này tạo ra một điện áp cảm ứng trên chất lỏng. Điện áp này có phương vuông góc với cả hướng dòng chảy và hướng của từ trường.
• Đo Điện Áp: Hai điện cực (electrode) được lắp đặt đối diện nhau trên thành trong của ống đo và tiếp xúc trực tiếp với chất lỏng. Chúng có nhiệm vụ đo lường điện áp cảm ứng được sinh ra.
• Tính Toán Lưu Lượng: Điện áp cảm ứng đo được tỷ lệ thuận với tốc độ dòng chảy của chất lỏng. Bộ phận phát sẽ nhận tín hiệu điện áp này, xử lý và tính toán ra lưu lượng thể tích của chất lỏng đang chảy qua đồng hồ. Kết quả lưu lượng sau đó được hiển thị trên màn hình và/hoặc truyền đi qua các tín hiệu ngõ ra (4-20mA, xung, RS485).

Nhờ nguyên lý này, đồng hồ đo lưu lượng điện từ EPD có thể đo lường chính xác lưu lượng mà không cần bất kỳ bộ phận chuyển động nào bên trong ống đo, giúp giảm thiểu tổn thất áp suất và tăng độ bền cho thiết bị.

Ứng dụng của đồng hồ đo lưu lượng điện từ

Đồng hồ nước điện tử Finetek EPD là giải pháp lý tưởng cho nhiều ngành công nghiệp khác nhau như

• Xử lý nước thải và nước cấp
• Công nghiệp giấy
• Hóa chất
• Luyện kim
• Thực phẩm và đồ uống
• Dược phẩm
• Công nghiệp dệt nhuộm
• Năng lượng mặt trời và xử lý PCB
• Khai khoáng
• Và nhiều ứng dụng đo lường chất lỏng trong đường ống kín khác.
